1. 简介

1.1. 实验内容

Zigbee快速入门——新兵训练营培训的实验环节将涵盖以下四个部分。我们通过这四个部分来向大家逐步展示,如何从零开始构建一个Zigbee应用。

本文档中的实验是“Zigbee快速入门——新兵训练营”系列中的第三部分。

  • 第一部分,由Light构建网络,并使用install code将Switch加入到这个网络。
  • 第二部分,在设备上使用API发送,接收和处理On-Off命令。
  • 第三部分,在Switch端用一个周期事件来执行自定义代码,在我们的实验中是控制LED闪烁。
  • 第四部分,在Switch端使用非易失性存储器来存储自定义数据。

1.2. 目的

在之前的实验“建网入网”和“发送On/Off命令”中,我们学习了如何组建基本的集中式Zigbee网络和入网,以及如何控制网络中的Switch节点向Light节点发送on-off命令。
在本实验中,我们将提供详细的步骤,以演示如何利用Zigbee协议栈的事件机制在Switch节点上设定事件。

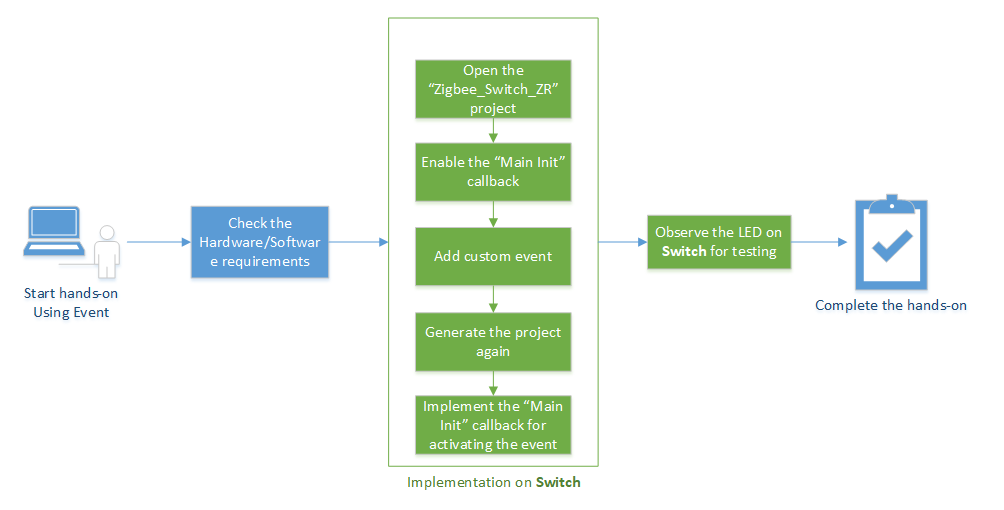

下图列出了该动手实验的流程。

Zigbee快速入门第六章 – 在Switch端用一个周期事件来执行自定义代码,在我们的实验中是控制LED闪烁。

注意:实验前,请确保硬件和软件均已准备就绪,可以进行开发。请参阅前两个实验的第二章“基本步骤”,以获取更多详细信息。

2. 事件的使用

Zigbee应用框架及其关联的cluster 代码通过利用Zigbee协议栈事件机制来设定事件,从而可以在指定的时间间隔运行某段代码。对于更上层,事件机制提供了一个集中入口,所有周期性的动作都可以被用户输入、无线指令或者设备初始化来触发或者取消。这个机制使得Zigbee应用框架能够准确的知道下一个周期性动作将在何时触发。对于需要准确知道何时必须醒来以执行某些操作的睡眠设备,或者由于某些事件正在进行而无法休眠的睡眠终端设备,尤为重要。使用Zigbee事件机制的另一个好处是减少了RAM和Flash占用空间。

Zigbee应用框架的事件有两种类型:自定义事件和cluster事件。自定义事件由用户创建,并且可以在应用程序中随意使用。cluster事件由Zigbee应用框架插件中的cluster实现方式决定。

自定义事件包括两部分:事件处理函数(在事件触发时调用)和EmberEventControl结构体(用于设定事件)。Zigbee应用程序框架和AppBuilder提供了一个图形化界面,用于创建自定义事件并将其添加到应用程序中。

步骤1:创建自定义事件
AppBuilder提供了一种向应用程序添加任何自定义事件的方法。
基本来说,需要两点:

  • 事件控制器–事件的结构体
  • 事件处理程序–事件触发函数

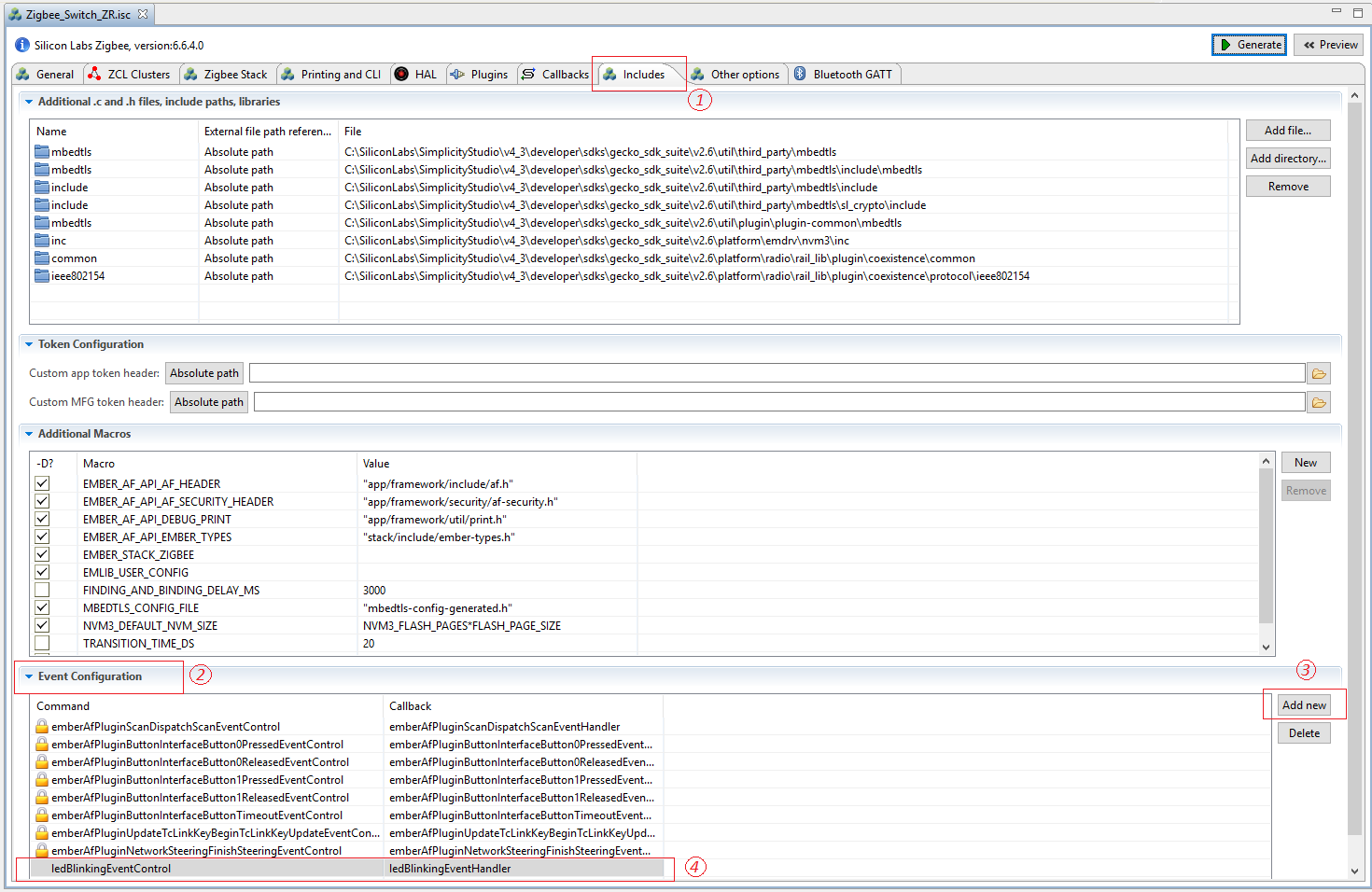

打开AppBuilder - > Includes 选项卡。将自定义事件命令ledBlinkingEventControl和回调函数ledBlinkingEventHandler分别添加到 Event Configuration窗口。参见下图。

Zigbee快速入门第六章 – 在Switch端用一个周期事件来执行自定义代码,在我们的实验中是控制LED闪烁。
图2-1 在AppBuilder中添加自定义事件

第2步:启用MainInit回调
事件应当在代码中的某个位置被启用,我们可以在应用程序开始的位置调用相应的函数将其启用。Main Init回调函数将被应用程序的*main()*函数调用,它使应用程序有机会在系统启动时进行所需的任何初始化。可以把它理解为 “ main()”函数里面在while(true) ” 前面的函数。
双击Zigbee_Switch_ZR.isc文件以使用AppBuilder打开它,然后在AppBuilder的“Callbacks”选项卡中启用此回调。参见下图。

Zigbee快速入门第六章 – 在Switch端用一个周期事件来执行自定义代码,在我们的实验中是控制LED闪烁。
图2-2 启用Main Init回调函数

保存并点击”Generate”生成项目。

步骤3:设定事件
如前所述,回调函数emberAfMainInitCallback()应被添加到Zigbee_Switch_ZR_callbacks.c文件中并设定事件。
相关代码段应类似于以下内容。有关如何使用API设定事件的更多信息,请参阅API文档

// Using-event: Step 3
EmberEventControl ledBlinkingEventControl;

void emberAfMainInitCallback(void)
{
  emberEventControlSetDelayMS(ledBlinkingEventControl, 5000);
}

void ledBlinkingEventHandler(void)
{
  // First thing to do inside a delay event is to disable the event till next usage
  emberEventControlSetInactive(ledBlinkingEventControl);

  halToggleLed(1);

  //Reschedule the event after a delay of 2 seconds
  emberEventControlSetDelayMS(ledBlinkingEventControl, 2000);
}

需要注意的一点是,应在事件触发函数开始执行后立即将其设置为非活动状态,并在执行完成后重新设定事件。

3. 测试项目

编译应用程序,然后将image烧录到Switch设备。按下WSTK上的Reset(复位)按钮,将会看到板上的LED1在延迟几秒钟后打开,然后以2s的间隔闪烁。

4. 结论

在本实验中,学习了如何创建自定义事件,定义事件函数和事件控制结构体,实现了设定LED闪烁事件的事件函数。
