你需要什么

1. 准备好的 Matter 开发环境这将带来所有必要的构建和闪存工具以及 Matter SDK。
2. 可支持 Matter 开发的 Silicon Labs 无线入门套件完整列表可在此 页面上找到重要提示： 由于 RAM 限制，EFR32MG21 平台上的Matter 支持现已弃用首选和最经济的选择是我们的 Thunderboard Sense 2

入门

1. 如果还没有，切换到你的主目录：

   cd ~


2. 如果没有完成， 请 按照 本指南准备一个Matter 开发环境这是任何Matter、工具、实施、开发的基础
3. 如果还没有完成， 请 按照本 指南构建与 Matter 兼容的 OpenThread  Border Router这将需要一个额外的入门工具包以及一个专用的基于 Linux 的运行环境参考指南使用专用的 Raspberry Pi 4 和一个 Thunderboard Sense 2

完成以上所有操作后，您就可以开始了。

构建照明应用程序示例：

在此目录中，您应该有一个 connectedhomeip 文件夹

这个 connectedhomeip 文件夹应该是一个 Matter git 存储库，引导并激活

如果您没有这样的文件夹，请返回先决条件并再次执行所有步骤

构建照明应用程序示例：

首先切换 到 Matter SDK 文件夹

cd connectedhomeip

然后只需在一个命令行中使用专用的构建脚本，如下所示：

./scripts/examples/gn_efr32_example.sh ./examples/<example-app-name>/efr32/ ./out/<example-app-name> <BOARDNAME>

在我们的例子中，Thunderboard Sense 2 (BRD4166A) 的照明应用

./scripts/examples/gn_efr32_example.sh ./examples/lighting-app/efr32/ ./out/lighting-app BRD4166A

如果一切顺利，您应该会在新构建的二进制文件上看到 gcc 大小报告：

+ arm-none-eabi-size -A ./out/lighting-app/BRD4166A/chip-efr32-lighting-example.out
./out/lighting-app/BRD4166A/chip-efr32-lighting-example.out  :
section               size        addr
.text               763472           0
.ARM.exidx               8      763472
.nvm_dummy           72104      763480
.data                 1876   536870912
.bss                115412   536872792
.stack_dummy          1024   536988208
.ARM.attributes         46           0
.comment                77           0
.debug_info       27383652           0
.debug_abbrev      1131760           0
.debug_loc         2407436           0
.debug_aranges       83176           0
.debug_ranges       263552           0
.debug_line        2787435           0
.debug_str         1582456           0
.debug_frame        267924           0
.stab                  180           0
.stabstr               387           0
Total             36861977

如您所见，构建工件位于 ./out/<example-app-name>/<BOARDNAME>/<binary>.s37

烧录照明应用程序示例

• 仅限 Thunderboard Sense 2 (BRD4166A) 用户第一步是确保您将引导加载程序刷入您的设备 这只能使用 JLinkExe 实用程序或通过任何闪存编程 GUI（即 Simplicity Studio 或 Commander）来完成可以使用 Simplicity Studio 构建此类引导加载程序：参见 UG266为方便起见，我们为 BRD4166 托管了一个预构建的内部存储引导加载程序（使用 GSDK 3.2.4 构建）
  1. 下载 Thunderboard Sense 2 引导加载程序

     wget https://www.dropbox.com/s/qqh45vmflw3w8le/bootloader-storage-internal-single-combined-BRD4166A.s37


  2. 使用 JLinkExe 刷新引导加载程序映像 （不适用于 WSL） 如果您在我们的先决条件中安装了 JLink 实用程序，那么您已经知道如何启动该 JLinkExe 工具：

     JLinkExe -device EFR32MG12P432F1024GL125 -speed 4000 -if SWD -autoconnect 1


     注意： 如果您有多个套件连接到您的 Rpi 或计算机，您将需要传递其 JLink 序列号，否则 这将失败

     loadfile ./bootloader-storage-internal-single-combined-BRD4166A.s37 在新打开的提示符中使用刷新 RCP  ：

     J-Link>loadfile ./bootloader-storage-internal-single-combined-BRD4166A.s37
     Downloading file [./bootloader-storage-internal-single-combined-BRD4166A.s37]...
     Unable to load library icui18n "Cannot load library icui18n: (icui18n: cannot open shared object file: No such file or directory)"
     JLinkGUIServerExe: cannot connect to X server
     J-Link: Flash download: Bank 3 @ 0x0FE10000: 1 range affected (14336 bytes)
     J-Link: Flash download: Total: 0.523s (Prepare: 0.190s, Compare: 0.005s, Erase: 0.000s, Program & Verify: 0.270s, Restore: 0.055s)
     J-Link: Flash download: Program & Verify speed: 52 KB/s
     O.K.
     J-Link>


     然后重置设备并退出

     J-Link>r
     Reset delay: 0 ms
     Reset type NORMAL: Resets core & peripherals via SYSRESETREQ & VECTRESET bit.
     Reset: Halt core after reset via DEMCR.VC_CORERESET.
     Reset: Reset device via AIRCR.SYSRESETREQ.
     J-Link>q


  3. 使用 Commander GUI 刷新 Bootloader 映像 （不适用于 Raspberry Pi OS）确保你已经安装了指挥官如果没有，请按照事项开发环境先决条件部分并安装指挥官cp 引导加载程序二进制文件到 Windows 文件系统 （仅适用于 WSL 用户）  ：

     mkdir -p /mnt/c/Temp/matter_binaries
     cp ./bootloader-storage-internal-single-combined-BRD4166A.s37 /mnt/c/Temp/matter_binaries


     打开 Commander，连接到您的开发工具包，并将闪存二进制文件复制到创建的文件夹中：



然后根据你在先决条件中安装的工具和你的Linux机器，有3种实现方式：

1. 使用 python 帮助脚本 （不适用于 WSL 用户和 Raspberry Pi OS）只需运行：

   sudo python3 out/lighting-app/BRD4166A/chip-efr32-lighting-example.flash.py


   该脚本依赖于 Simplicity Commander

   它需要 commander 安装 并 在 shell 搜索路径中

   如果不是，调用脚本将失败并显示以下输出：

   sudo python3 out/lighting-app/BRD4166A/chip-efr32-lighting-example.flash.py

   Unable to execute commander.

   Please ensure that this tool is installed and available. See the EFR32
   example README for installation instructions.

   FAILED: Flash


2. 使用 JLinkExe 实用程序 （不适用于 WSL）如果您在我们的先决条件中安装了 JLink 实用程序，则启动该 JLinkExe 工具（在本例中为 Thunderboard Sense 2）：

   JLinkExe -device EFR32MG12P432F1024GL125 -speed 4000 -if SWD -autoconnect 1


   注意 1： 如果您有多个套件连接到您的 Rpi 或计算机，则需要将其 JLink 序列号作为参数传递

   Thunderboard 用户注意 2： 不要在闪存之前擦除内存，这样做会擦除引导加载程序部分。如有必要，重做引导加载程序闪存（参见上面的 0.）

   这次我们将 loadfile ./out/lighting-app/BRD4166A/chip-efr32-lighting-example.s37 在新打开的提示符中使用 Lighting 应用程序闪烁：

   J-Link>loadfile ./out/lighting-app/BRD4166A/chip-efr32-lighting-example.s37
   Downloading file [./out/lighting-app/BRD4166A/chip-efr32-lighting-example.s37]...
   Unable to load library icui18n "Cannot load library icui18n: (icui18n: cannot open shared object file: No such file or directory)"
   JLinkGUIServerExe: cannot connect to X server
   J-Link: Flash download: Bank 0 @ 0x00000000: 1 range affected (88064 bytes)
   J-Link: Flash download: Total: 1.821s (Prepare: 0.242s, Compare: 0.017s, Erase: 0.000s, Program & Verify: 1.455s, Restore: 0.104s)
   J-Link: Flash download: Program & Verify speed: 59 KB/s
   O.K.
   J-Link>


   JLinkExe 现在只需重置设备并使用 r then 退出 提示q：

   J-Link>r
   Reset delay: 0 ms
   Reset type NORMAL: Resets core & peripherals via SYSRESETREQ & VECTRESET bit.
   Reset: Halt core after reset via DEMCR.VC_CORERESET.
   Reset: Reset device via AIRCR.SYSRESETREQ.
   J-Link>q


3. 使用 Windows Simplicity Commander GUI  （不适用于 Raspberry Pi OS）确保你已经安装了指挥官如果没有，请按照事项开发环境先决条件部分并安装指挥官cp Windows 文件系统的应用程序二进制文件 （仅适用于 WSL 用户）  ：

   mkdir -p /mnt/c/Temp/matter_binaries
   cp ./out/lighting-app/BRD4166A/chip-efr32-lighting-example.s37 /mnt/c/Temp/matter_binaries

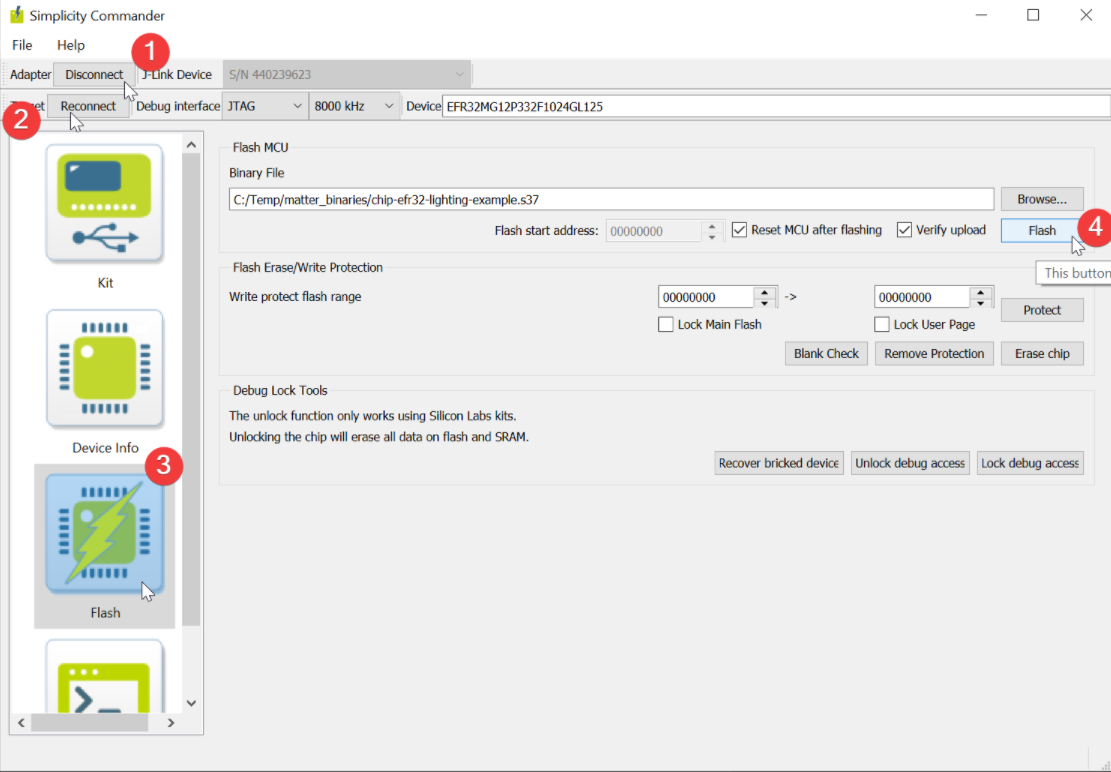

   打开 Commander，连接到您的开发工具包，并将闪存二进制文件复制到创建的文件夹中：



此时，您有一个运行 Matter Lighting 应用程序的 Thunderboard Sense 2（或其他）

疑难解答

如果您完全按照前面的所有部分（包括 git checkouts 和先决条件），您应该已经构建并刷新了 Lighting App 固件以及引导加载程序到 Thunderboard

不过，如果您遇到其中一些问题：

• 构建失败 ：
  1. 绝对  确保您检查了 Matter Dev Env 设置指南中提到的 Matter SDK分支
  2. 确保您在 ./scripts/examples/gn_efr32_example.sh ./examples/<example-app-name>/efr32/ ./out/<example-app-name> <BOARDNAME> 构建命令中提供了适当的示例和板名
  3. 如前所述，众所周知，在 Raspberry Pi 上构建 Matter 应用程序是不稳定的尝试在虚拟机或本机 Ubuntu PC 上构建，看看构建是否通过得更好
  4. 您  在编译照明应用程序时遇到-Wno-unknown-warning错误确保您正在运行 arm-none-eabi-gcc 版本：9.3.1 检查运行 arm-none-eabi-gcc --version在撰写本文时，我们正在使用：

     arm-none-eabi-gcc (GNU Arm Embedded Toolchain 9-2020-q2-update) 9.3.1 20200408 (release)
     Copyright (C) 2019 Free Software Foundation, Inc.
     This is free software; see the source for copying conditions.  There is NO
     warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.


     解决方案是 sudo apt upgrade 如果 ubuntu 不允许安装更新版本

     并再次运行引导脚本。

     在 Raspberry 上，通过升级更改环境可能会导致引导程序失败。

• 应用程序不运行
  1. 确保您的设备已通电
  2. 确保您确实刷新了 .s37 二进制文件，而不是构建文件夹中的另一个
  3. 对于 Thunderboard Sense 2 用户（更常见的是 Series 1 用户），请确保您刷入了引导加载程序没有它，设备不会到达地址 0x00000000 并在默认处理程序中
  4. 确保您构建 并 刷新了与您使用的无线电板匹配的二进制文件
• JLinkExe 抛出错误 ：如果错误是：

  Unable to load library icui18n "Cannot load library icui18n: (icui18n: cannot open shared object file: No such file or directory)"
  JLinkGUIServerExe: cannot connect to X server


  -> 你不需要担心它

• commander 调用python flash脚本时找不到
  • 确保您已安装commander

如果没有，请按照Matter 开发环境先决条件部分并安装commander。

使用 RTT 查看器调试设备

在使用 Lighting App 示例闪烁的 Thunderbaord Sense 上连接 RTT 查看器

根据您的操作系统，您将使用 GUI 或命令行。无论哪种方式，您都需要拥有 JLIink 软件套件，如 Matter Development Setup 指南的先决条件

• 使用 shell bin  （适用于除 WSL 之外的所有用户）使用JLinkExe工具结合JLinkRTTClient可以查看日志输出，如下：
  1. 运行带有参数的 JLinkExe 工具以自动连接到 WSTK 板：

     JLinkExe -device EFR32MG12P432F1024GL125 -speed 4000 -if SWD -autoconnect 1


  2. 在第二个终端中，运行 JLinkRTTClient 以查看日志：

     JLinkRTTClient


     对于继续通过的用户 ssh，只需打开第二个 ssh 终端即可执行 RTTClient

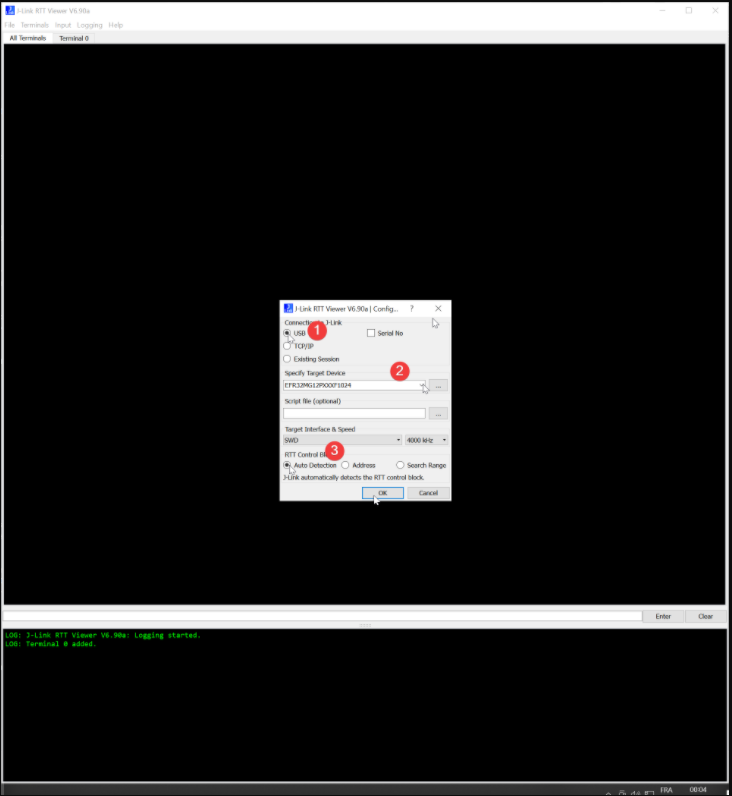

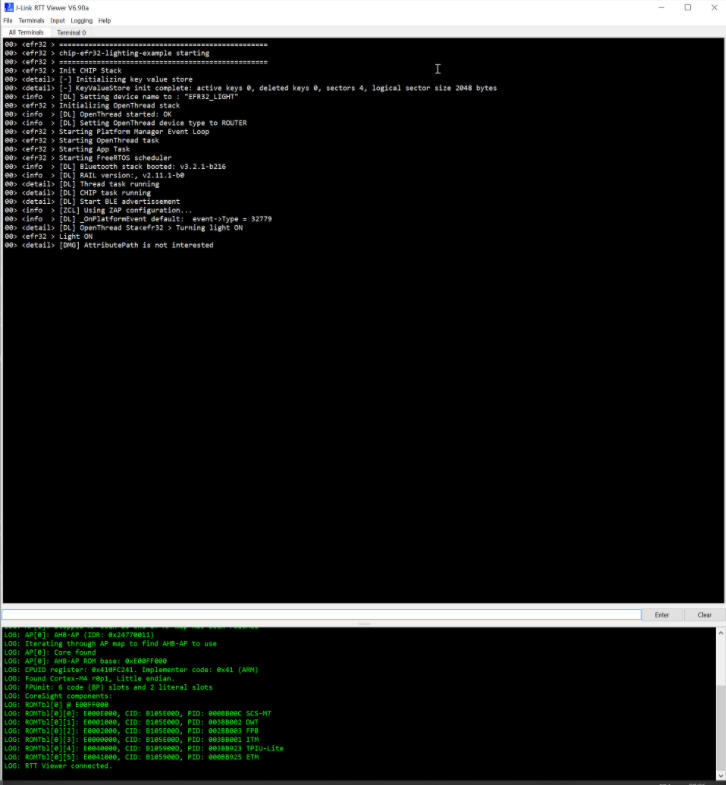

• 使用 GUI  （最有可能适用于 Windows 用户）连接到插入的 Thunderboard：成功的连接应导致：



现在设备正在运行，我们可以开始使用Chip-tool将事务端设备调试到Thread 网络上。

疑难解答

如果您完全按照前面的所有部分（包括 git checkouts 和先决条件），您应该已经构建并刷新了 Lighting App 固件以及引导加载程序到 Thunderboard

不过，如果您遇到其中一些问题：

设备未通过 Matter 控制器进行调试。
每次需要调试设备时，长按 PB0（BTN0）6 秒恢复出厂设置。您也可以使用 CLI 实现此目的：
打开 TeraTerm 并通过串行连接连接终端设备。键入以下 CLI 命令以恢复出厂设置。

> factoryreset

其他有用的 CLI 命令：

> state //获取设备的状态。

> ipaddr //获取终端设备的 IPV6 地址。
